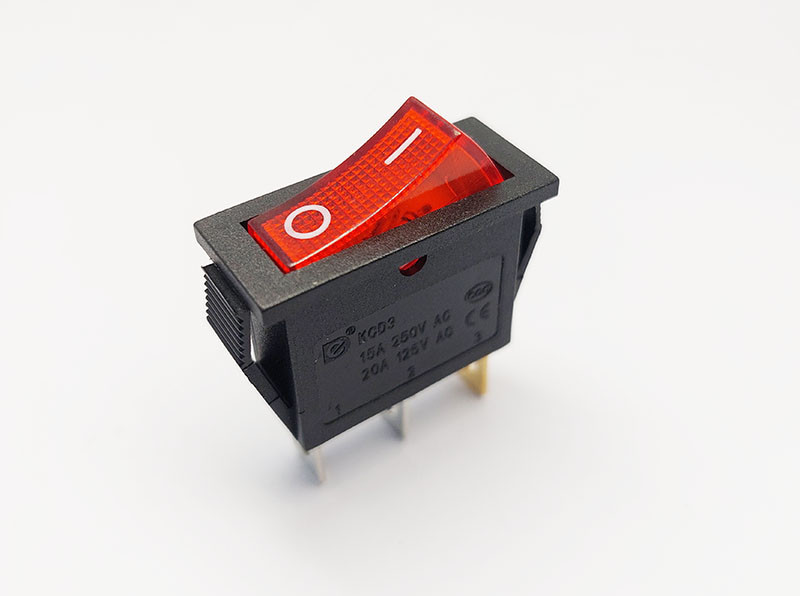

Перемикач клавішний KСD3-101N, з підсвіткою, 1 група, ON-OFF, 3 pin, 15A 250VAC, червоний

ТИП: SPST

Сложно себе представить электронный прибор без устройства коммутации. Одним из самых популярных приборов для коммутации есть переключатель. Конструктивно, выключатель, включатель или переключатель имеет несколько контактных групп и механизм, который обеспечивает ручное управление процессом их замыкания или размыкания.

Наиболее распространенным есть, пожалуй, клавишный переключатель.

Это перекидной тип выключателя, механизм которого имеет вид клавиши, которая также может иметь подсветку.

Найпростіший тип вмикача – це вмикач, який виконує завдання увімкнути або вимкнути одну групу контактів. Такий вмикач має два виведення і у вимкненому положенні він розімкнений, а при натисканні на клавішу – він замикає ланцюг. Такий механізм називається SPST.

SPST-NO( А ) – Single Pole Single Throw – By Open. Один контакт на включення, нормально розімкнутий,

SPST-NC ( В ) – SinglePoleSingleThrow – NormallyClosed - один контакт на включення, нормально замкнутий.

Для того, чтобы выполнить переключение с одного положения на другое – используются переключатели. Они имеют три контакта. В случае нажатия на клавишу – один контакт размыкается одновременно с замыканием второго контакта.

SPDT ( С ) – Single Pole Double Throw. Один контакт на переключение.

Для одновременного включения и выключения двух групп используются включатели типа DPST (2SPST). Такойвключательимеет 4 контакта.

DPST NO ( 2А ) – Double Pole Single Throw, Normally Open. Два контакта на включение, нормально разомкнутые.

DPST NC ( 2В ) -  Double Pole Single Throw, Normally Closed. Два контакта на включение, нормально замкнутые.

Есть также распространенный тип переключателя, когда две группы одновременно имеют переключающий механизм. Такие переключатели имеют 6 контактов.

DPDT( 2С ) – Double Pole Double Throw. Два контакта на переключение.

Также есть такая разновидность переключателя как 3PST. Такая конфигурация подразумевает наличие 3 групп контактов, на замыкание.

Усложненная модификация их – 3PDT. В таком случае три группы контактов имеют переключающий механизм. Другими словами – три группы на переключение.

Также бывают вариации на три положения. Такие выключатели и переключатели могут иметь такие модификации контактов:

SP3T – одна группа на три положення

DP3T – две группы на три положения

3P3T – три группы на три положения

У всех переключателей есть два физических размера – размер или диаметр посадочного отверстия и размер или диаметр рамки.

Также следует обратить внимание на тип подсветки в выключателях. Она может быть светодиодная или неоновая. В зависимости от типа подсветки – для ее питания следует подавать разное напряжение (3, 12 или 220В).
